Male Branch Tee

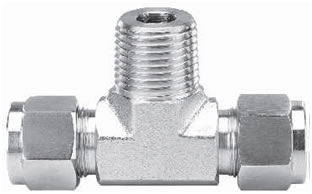

Male Branch TeeMale Branch Tee Diagram
Design: IICF/MBT

IMPERIAL

PART NO.

ØD1
Imperial

P1
NPTM

ØD
inch

F
Hex

A
inch

L1
inch

L
inch

H
mm

IICF/MBT/2I-2T

1/8

1/8

0.09

7/16

0.50

0.70

1.86

18.30

IICF/MBT/2I-4T

1/8

1/4

0.09

1/2

0.50

0.92

1.94

18.30

IICF/MBT/3I-2T

3/16

1/8

0.12

7/16

0.54

0.70

1.92

18.79

IICF/MBT/4I-2T

1/4

1/8

0.19

1/2

0.60

0.74

2.12

19.55

IICF/MBT/4I-4T

1/4

1/4

0.19

1/2

0.60

0.92

2.12

19.55

IICF/MBT/5I-2T

5/16

1/8

0.19

5/8

0.64

0.82

2.34

22.35

IICF/MBT/6I-4T

3/8

1/4

0.28

5/8

0.66

1.00

2.40

23.11

IICF/MBT/6I-6T

3/8

3/8

0.28

13/16

0.66

1.11

2.62

23.87

IICF/MBT/8I-6T

1/2

3/8

0.38

13/16

0.90

1.11

2.84

25.90

IICF/MBT/8I-8T

1/2

1/2

0.41

13/16

0.90

1.30

2.84

25.90

IICF/MBT/10I-8T

5/8

1/2

0.47

1

0.96

1.41

3.06

27.90

IICF/MBT/12I-12T

3/4

3/4

0.62

1-1/16

0.96

1.45

3.14

29.71

METRIC

PART NO.

ØD1
Metric

P1
NPTM

ØD

F
Hex

A
mm

L1
mm

L
mm

H
mm

IICF/MBT/6M-2T

6

1/8

4.8

12.7

15.3

18.8

53.9

19.6

IICF/MBT/6M-4T

6

1/4

4.8

12.7

15.3

23.4

53.9

19.6

IICF/MBT/8M-2T

8

1/8

4.8

14

16.2

20.8

59.7

28.8

IICF/MBT/8M-4T

8

1/4

6.4

15.87

16.2

25.4

59.7

28.8

IICF/MBT/10M-4T

10

1/4

7.1

20.6

17.2

26.2

67.0

23.9

IICF/MBT/12M-6T

12

3/8

9.5

20.6

22.8

28.2

72.0

25.9

IICF/MBT/12M-4T

12

1/4

7.1

20.6

22.8

28.2

72.0

25.9

IICF/MBT/12M-8T

12

1/2

9.5

20.6

22.8

33.0

72.0

25.9

IICF/MBT/16M-8T

16

1/2

11.9

25.44

24.4

35.8

77.6

27.9
