Union Cross

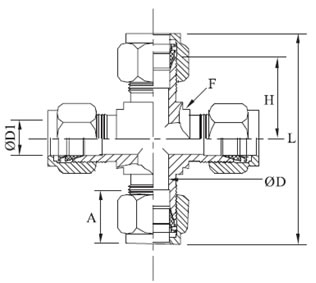

Union CrossUnion Cross Diagram
Design: IICF/UC

IMPERIAL

PART NO.

ØD1
Inch

ØD
Inch

F
Hex

A
Inch

L
Inch

H
mm

IICF/UC/2I

1/8

0.09

5/8

0.50

1.76

15.74

IICF/UC/4I

1/4

0.19

5/8

0.80

2.21

19.55

IICF/UC/5I

5/16

0.25

5/8

0.64

2.34

21.33

IICF/UC/6I

3/8

0.28

11/16

0.66

2.40

23.11

IICF/UC/8I

1/2

0.41

7/8

0.90

2.84

25.90

IICF/UC/12I

3/4

0.62

1-1/16

0.96

3.14

29.71

IICF/UC/16I

1

0.88

1-3/8

1.23

3.86

36.83

METRIC

PART NO.

ØD1
Metric

ØD

F
Hex

A
mm

L
mm

H
mm

IICF/UC/6M

6

4.8

15

15.3

53.9

19.6

IICF/UC/8M

8

6.4

15

16.2

59.7

21.3

IICF/UC/10M

10

7.9

17.5

17.2

67.0

23.9

IICF/UC/12M

12

9.5

22

22.8

72.0

25.9

IICF/UC/16M

16

12.7

27

24.4

74.0

28.7

IICF/UC/18M

18

15.1

27

24.4

76.6

29.7

IICF/UC/20M

20

15.9

32

26.0

89.3

32.5

IICF/UC/25M

25

21.8

36

31.3

98.3

36.8
