Lined 45° Elbow



45° Elbow 15 - 300
ANSI # 150
S.G. Iron to EN-GJS-400-18-LT
Cast Steel to ASTM A 216 WCB
Steel Fabrication (PTFE Lined)
ASTM A 234 gr. WPB, ASTM A 105
PTFE: ASTM D 4895 Type III
PFA - ASTM D 3307 type II
PVDF - ASTM D 3222
Polypropylene - ASTM D 4101

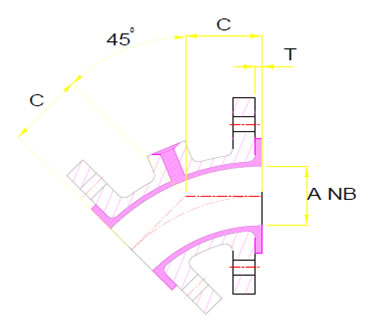

45° Elbow



A mm

C mm

T mm

~kg

15

45

1.5

1.7

20

45

1.5

1.9

25

45

5.6

2

40

57

5.6

3.2

50

64

5.6

4.8

80

76

5.6

9.8

100

102

6.4

17

150

127

7.1

29

200

140

7.9

50

250

165

7.9

73

300

190

9.5

87

350

190

10

99

400

203

10

116

450

216

10

139

500

241

10

167

600

279

10

234
